一、超聲波明渠流量監測站產品簡介
明渠流量監測是為灌區智能信息化建設的重要手段。對明渠水流量進行在線實時監測，可及時了解灌區明渠水流量，為農業灌區用水合理分配提供數據支撐，為實現水資源優化配置，提高水資源利用率。
WX-MQ5廣泛適用于水文測驗、水利調查、農田灌溉、徑流實驗等，亦可適用于水電、環保、礦山、交通、地質、科研院所、市政等行業進行相關流速或流量的監測。
我公司自主研發生產的明渠流量監測站主要高精度超聲波流量傳感器、水位測算儀、設備主機、高強度設備箱、太陽能供電系統、鋰電池組成。全套儀器置于高強度設備箱內。接通信號，即可進行各明渠中水位、流量的測量，并自動現場顯示數據。
該儀器配置緊湊、輕巧方便、耗電低、功能齊全、自動化程度高、穩定可靠，符合國家明渠流量測量標準，是國內目前新型合理的測量設備。
二、超聲波明渠流量監測站技術參數：
| 功能 |
一體型 |
分體型 |
|
測量范圍 |
0.1升/秒～99999.99米/小時，根據不同的堰槽來確定。 |
|
|
累計流量 |
最大為：4290000000.00立方米 |
|
|
液位最大量程 |
1米，2米，5米,10米四種，更大范圍，需要定做。 |
|
|
液位測量精度 |
0.5% |
|
|
分辨率 |
3mm或0.1%（取大者） |
|
|
顯示 |
中文液晶顯示 |
|
|
流量測量精度 |
符合國標要求的巴歇爾槽、三角堰是1～5%。 符合國標要求的矩形堰是10% 非標堰槽是10～50%。 |
|
|
模擬輸出 |
4線制4～20mA/510Ω負載 |
|
|
繼電器輸出 |
(選配項)2組AC 220V/ 8A或DC 24V/ 5A， |
|
|
供電 |
220V AC+15% 50Hz，或者24VDC 0.1A； |
|
|
供電 |
(選配項)12VDC、電池供電、太陽能供電 |
|
|
工作環境溫度 |
顯示儀表-20～+60℃，探頭-40～+80℃ |
|
|
工作環境壓力 |
標準大氣壓 |
|
|
工作環境濕度 |
≤90%RH，非凝結 |
|
|
過程溫度 |
-20～+80℃； |
|
|
過程壓力 |
標準大氣壓 |
|
|
通信 |
可選485，232接口，MODBUS協議 |
|
|
防護等級 |
顯示儀表IP65，探頭IP68 |
|
|
探頭電纜 |
無 |
標配10米 |
|
探頭材質 |
標配是ABS的，在有腐蝕性環境中要使用防腐材質。 |
|
三、測量原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D ＝ C*t/2(除以2是因為聲波從發射到接收實際是一個來回，D是距離，C是聲速，t是時間）。再通過減法運算就可得出液位值。流通順暢的明渠內流量越大，液位越高；流量越小，液位越低。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。

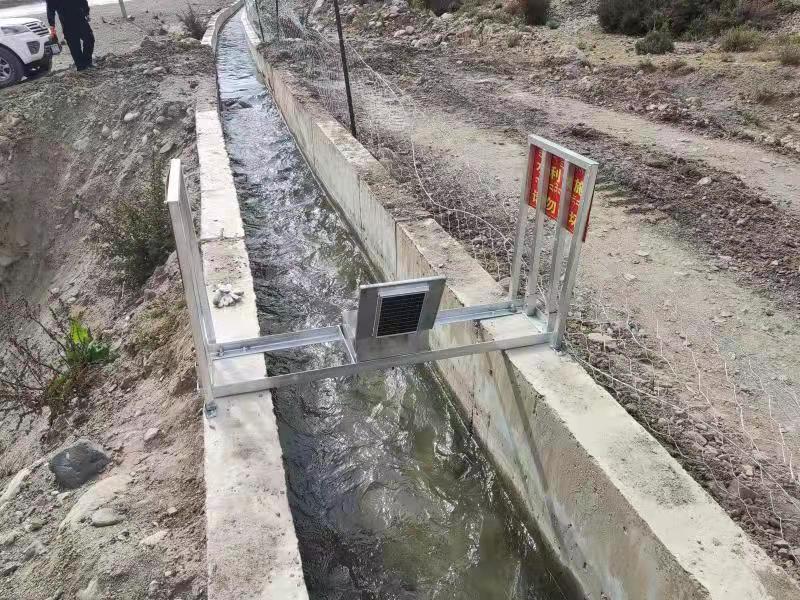

四、安裝案例圖
三角堰安裝
矩形堰安裝
巴歇爾槽安裝
無堰槽
